颚式破碎機

進料粒度:
<=1200
出料規格:
20-350
生産能力:
20-1500t/h
适用物料: 花崗岩、大理石、玄武岩、石灰石、石英石、河卵石、鐵礦石、銅礦石等
應用領域: 廣泛運用于礦山冶煉、建材、公路、鐵路、水利和化工等行業
破碎階段: 适用于初級破碎,粗破,一級/二級破碎...
操作簡單 調節方便 破碎比大

備注:單機價格視型号而定,不同的型号,不同的生産能力,價格也是不一樣的。本産品單機參考價格範圍在18~55萬元之間,具體價格,請聯系客服提供具體生産要求,免費獲取方案及報價!

産品簡介

一、産品簡介

颚式破碎機(碎石機)雖然很早就出現了,但到現在也依然沒有被淘汰,而且依舊還是主流的初級破碎(或一級、二級破碎)的首要考慮對象,一句話,颚式破碎機經典且成熟!理論上,颚破可以破碎硬度在350MPa(硬度單位,數值越大越堅硬)以下的高硬度物料,這個範圍基本囊括了市面上八、九成的石料種類,所以,使用非常廣泛。


1、外觀結構

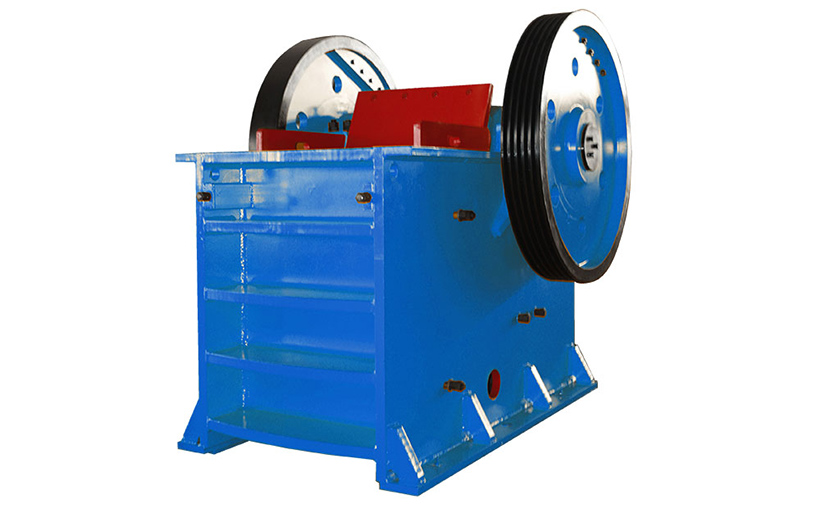

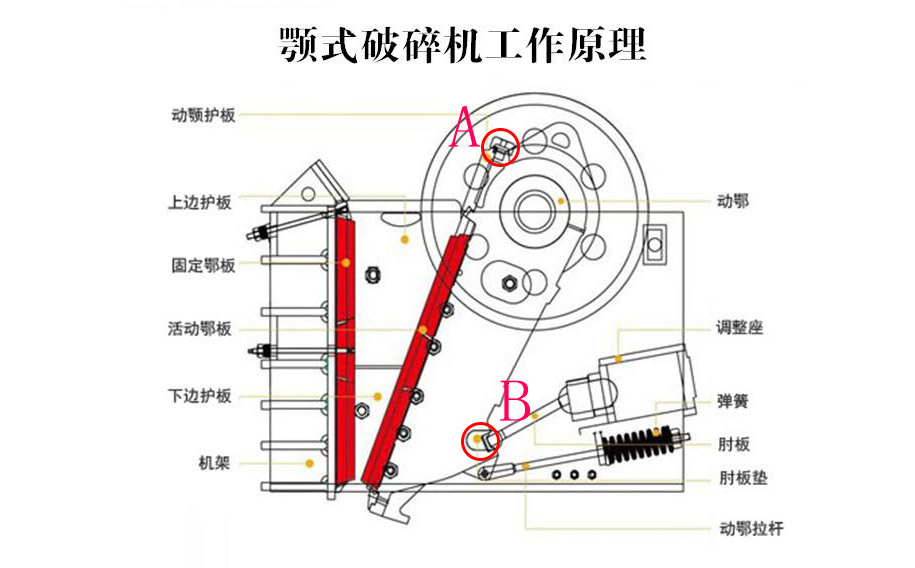

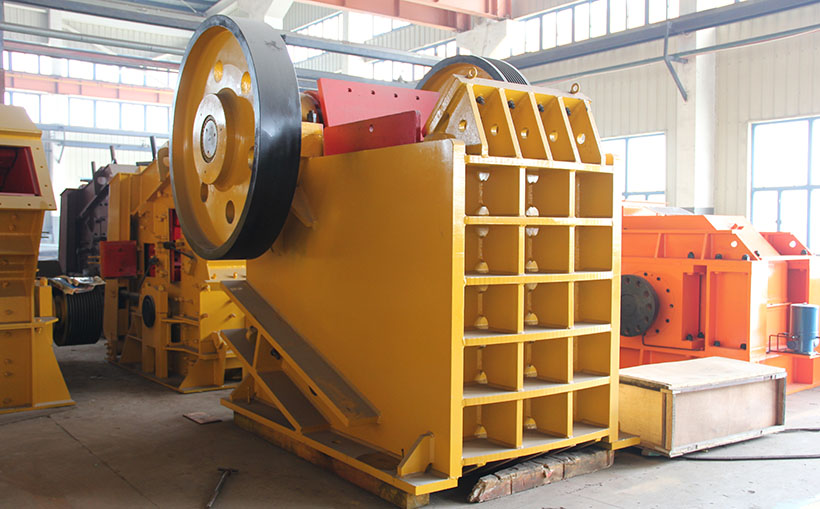

龍生九子,九子不同。每個破碎機廠家生産的颚破,外觀上也都不太一樣,但大體形狀及結構是相似的,比如:左右兩側上方必備的大型皮帶輪(像兩個大耳朵)、‘V’形破碎腔。下面以sanyyo(山友重工)生産的颚破爲例,其形狀結構如下圖:



2、工作原理

颚式破碎機的工作原理比較簡單,網上也有很多的視頻及動圖描述,解釋的也比較到位,總的來說,整個工作原理就是一個傳動的過程:①電機轉動,驅動皮帶輪轉動;②皮帶輪帶動偏心軸,再結合動颚拉杆,推動活動颚闆上下左右運動;③動颚闆向固定颚闆左右運動、擠壓,形成壓力,将夾在其中間的石料壓碎;④動颚闆向固定颚闆上下運動,使得壓碎的石料,很容易的從破碎腔排出(當然,動颚闆與固定颚闆上下左右的運動是同時的)。

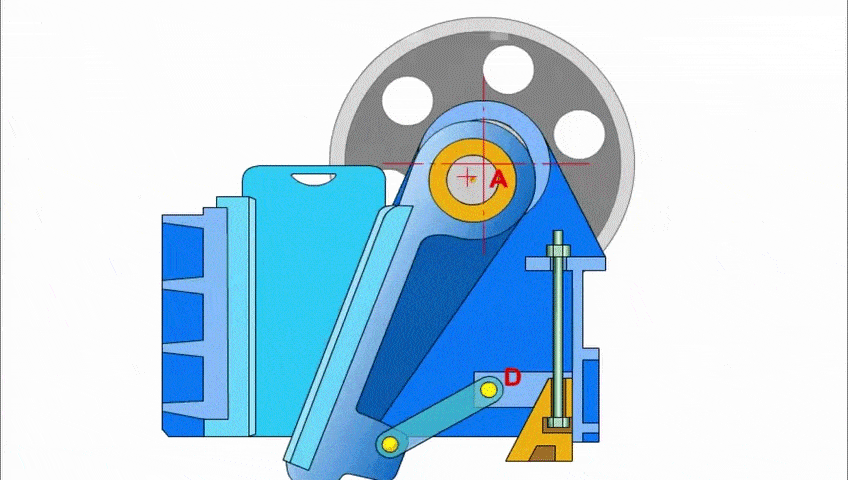

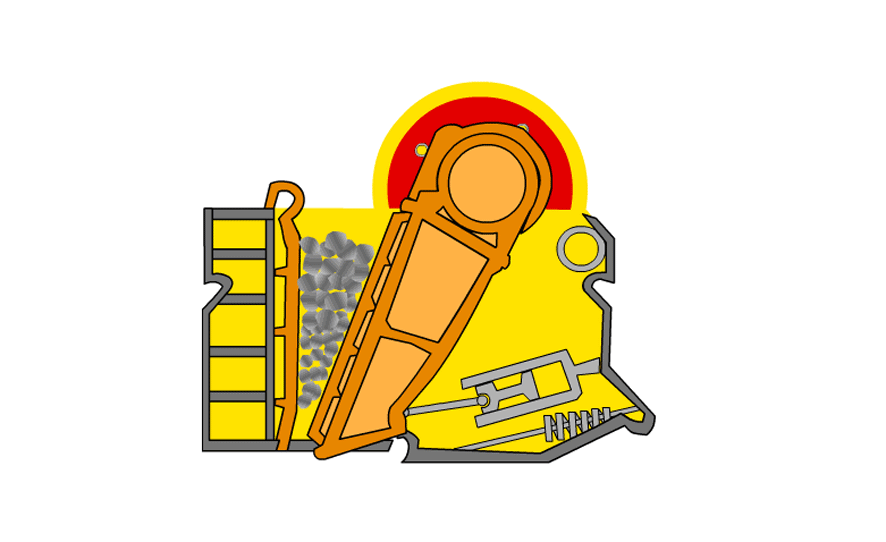

具體可結合上方颚式破碎機的結構圖,及下方颚破破碎工作原理gif的動圖進行參考:

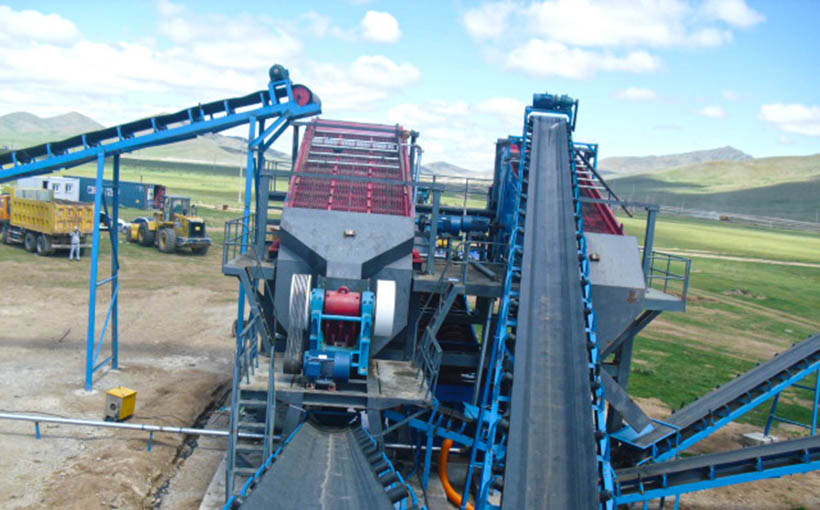

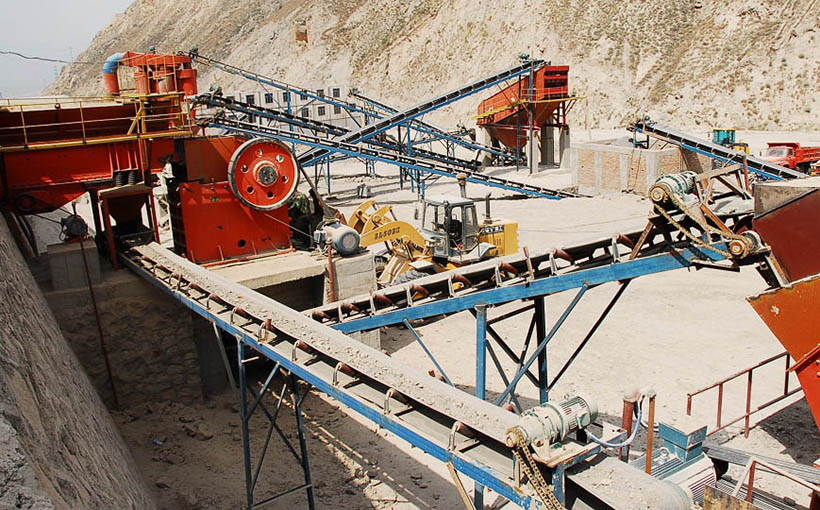

3、應用場景

廣義上來講,颚破可以進行粗、中、細三個階段的破碎,但實際生産中,它的主要應用場景,還是在粗破(或稱‘初級’、一級破碎)中居多。因爲它的破碎強度較大,所以基本适用市面上出現的大部分物料(石料),如:玄武岩、鵝卵石、鐵礦石、石灰石、花崗岩、石英石、頁岩、砂石、河卵石、青石、石膏、建築垃圾等。


二、優勢特點:

颚式破碎機主要優勢無非以下幾點:

1、具有破碎比大、産量高的特點,兼有整形功能。

    Large crushing ratio, big capacity, end product shaping.

2、産出骨料級配合理粒形好、呈立方體,符合各類砂石骨料的等級标準。

    Good shape of aggregate produced, the shape are in cubic, they meet grade standard of all kinds of aggregates.

3、低寬喂料口方便喂入加大物料,便于生産線布置;使用和維修方便能夠作選擇性破

碎;

    Low and wide designed feed opening makes it easy for feeding big material and layout of production line. It is easy to operate and maintain. Selective crushing can be reached.

三、性能參數:

下面是sanyyo自主研發生産的PE型号颚式破碎機,其主要型号、性能及參數如下(主要包括進出料粒度、生産能力、尺寸重量等):

型号

進料口

(mm×mm)

最大進料粒度(mm)

生産能力(t/h)

排料口調整範圍(mm)

功率(kw)

重量(t)

外形尺寸(mm)

PE-250×400

250×400

210

5-20

20-60

15

2.8

1450×1315×1296

PE-400×600

400×600

340

30-65

40-100

30

6.5

1565×1732×1586

PE-500×750

500×750

425

55-100

50-100

55

10.1

2365×1911×2062

PE-600×900

600×900

500

70-100

65-160

55-75

15.5

2536×1877×2340

PE-750×1060

750×1060

630

120-220

80-140

110

28

2450×2410×2860

PE-800×1060

800×1060

650

140-240

100-200

110

28.5

2660×2556×2800

PE-870×1060

870×1060

670

160-380

200-260

110

29

2733×2556×2800

PE-900×1200

900×1200

750

250-480

95-165

132

50

3558×2875×3268

PE-1000×1200

1000×1200

850

280-520

195-265

132

51

3558×2875×3268

PE-1200×1500

1200×1500

1020

500-800

150-300

180

100.9

4200×3732×3843

PEX-250×1000

250×1000

210

30-52

25-60

30-37

6.5

1530×1992×1500

PEX-250×1200

250×1200

210

40-60

25-60

37-55

7.7

1900×2192×1500

PEX-300×1300

300×1300

250

50-90

30-80

55-75

11

1900×2320×1724

備注:不同PE系列的颚式破碎機,産能、重量、尺寸都不盡相同,所以,其報價(市場價格)也都不一樣,具體型号的單機報價,可以在線或電話我們,免費咨詢價格。

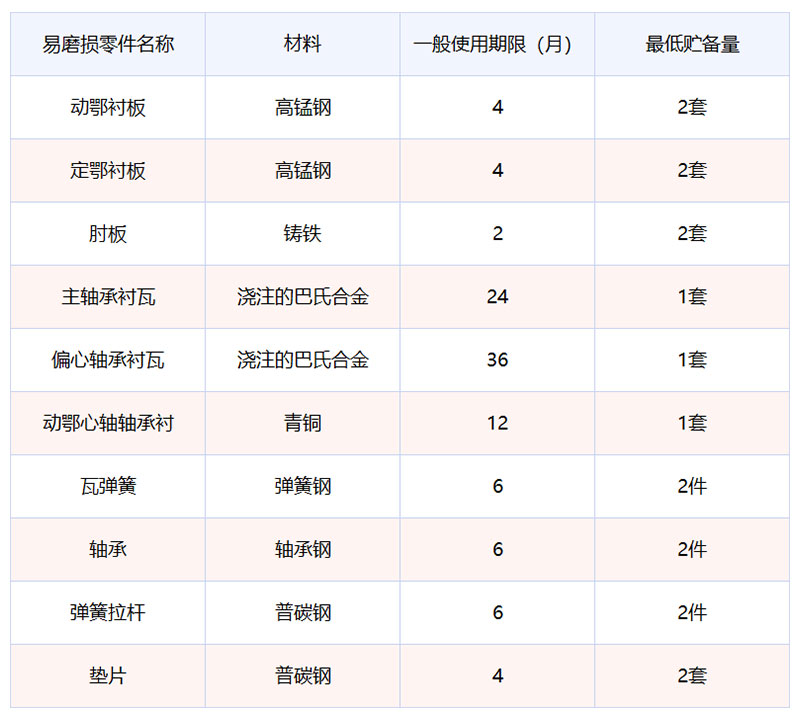

四、易損部件:

以上是颚式破碎機主要易損零部件及其保守使用期限,詳情如下:


注:當然,sanyyo(山友重工)會全程提供易損部件的維護及更換服務,确保工程生産的穩定、高效!
