PCL制砂機

進料粒度:
<=60
出料規格:
0-5mm
生産能力:
120-450t/h
适用物料: 石灰石,河卵石,螢石,花崗岩,石英砂,青石,石英石等物料
應用領域: 高速公路,鐵路、建築、混凝土攪拌站、瀝青路面提供優質砂石骨料
破碎階段: 細沙、中沙、粗沙生産;細碎、超細碎
整形破碎 防塵密封 粗磨細碎

備注:單機價格視型号而定,不同的型号,不同的生産能力,價格也是不一樣的。本産品單機參考價格範圍在18~55萬元之間,具體價格,請聯系客服提供具體生産要求,免費獲取方案及報價!

産品簡介

一、産品簡介

PCL立軸沖擊式破碎機(制砂機),又稱直通沖擊式制砂機、沖擊式打砂機,是一款破碎軟質、中硬和較硬物料的新型制砂設備,尤其是對碳化矽、金剛砂、燒結鋁礬土、鎂砂等物料的破碎效果極佳。

1、産品結構

PCL制砂機主要由散料盤、液壓裝置、周護闆、深腔轉子、菱形沖擊闆、IEC标準電機、密封結構等七大系統結合;内含進料鬥、分料器、渦動破碎腔、葉輪、主軸、底座、傳動裝置、支架、潤滑系統等九大部件結構。

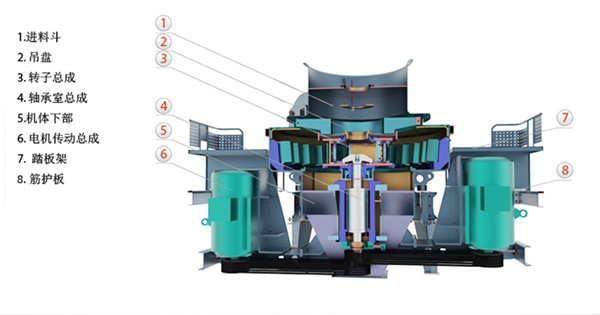

其産品結構圖示意圖如下:

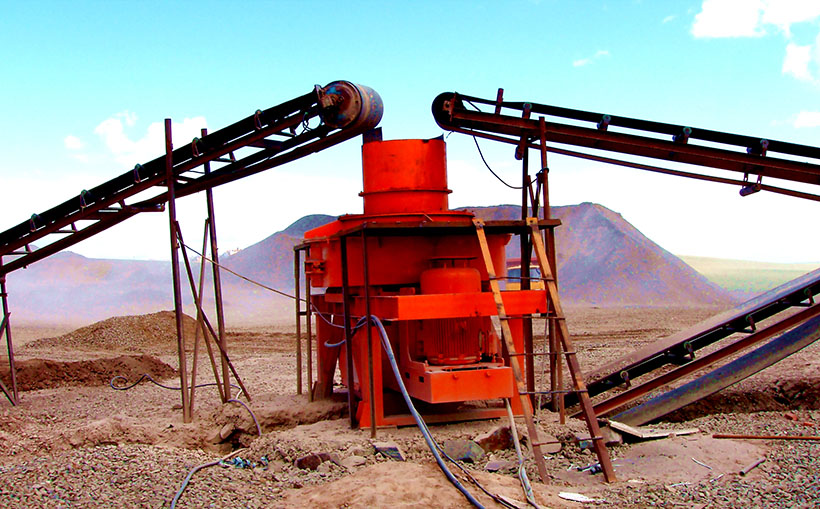

sanyyo(山友重工)PCL制砂機實體圖:


2、工作原理

PCL制砂機的工作原理及流程如下:

①物料從料鬥進入,經分料器将物料分成兩部分;

②一部分進入高速旋轉的葉輪中,在葉輪内被迅速加速,然後以60-70米/秒的速度從葉輪三個均布的流道内抛出;

③此時,抛出的石料與,自然落下的一部分物料沖擊破碎(一次破碎);

④然後一起沖擊到渦支腔内物料襯層上,被物料襯層撞擊反彈(二次破碎);

⑤反彈後,沖擊到渦動腔的頂部,撞擊而下,從葉輪流道發射出來的物料形成連續的物料幕;

⑥就這樣,物料在渦動破碎腔内受到兩次,以至多次機率撞擊、磨擦和研磨,從而破碎;

⑦被破碎的物料由下部排料口排出。

具體工作原理,詳情請見如下gif動圖:


3、應用場景

PCL制砂機主要用于石灰石、大理石、花崗岩、鵝卵石等石料的制砂破碎;

常用的應用領域主要包括:各種礦石、水泥、耐火材料、鋁凡土熟料、金剛砂、玻璃原料、機制建築砂、石料及各種冶金礦渣等多種行業。

二、優勢特點

PCL立軸沖擊式制砂機主要有以下九大優勢特點:

  1. 先進的雙泵供油系統和無油自動停機及冷水降溫系統,在寒冷時期可自動加熱,有效延長了維護周期;

  2. 具有稀油潤滑系統,有效解決了主軸抱死問題;

  3. 錘頭上鑲有合金刀片,主機運行平穩,延長了使用壽命;

  4. 具有過振動報警系統和電機座彈性加固裝置,使運行更加方便;

  5. 獨特的雙向喂料方式,主通道和副通道具有組織性,可調節,實現了既可以破碎有可以整型;

  6. 獨特的防塵密封系統,有效保護了潤滑系統的預期性;

  7. 自動升蓋系統,更有利于維修;

  8. 破碎效率高,具有細碎、粗碎功能;

  9. 可對中硬、特硬物料進行有效破碎。

三、性能參數

sanyyo牌PCL制砂機的個型号産品性能、生産能力、尺寸重量等參數詳情如下:

型号

最大進料粒度(mm)

生産能力(t/h)

  葉輪轉速(r/min)

電機功率

(kw)

重量(t)

外形尺寸(L×W×H,mm)

PCL-600B

30

20-60

1400-1850

55-90

6.85

3300×1500×2050

PCL-900B

40

55-120

1000-1450

110-180

10

4000×1900×2620

PCL-1250B

60

100-200

950-1200

132×2

16.5

5000×2600×3100

PCL-1350B

60

160-360

800-1200

200×2

17.5

5300×2900×3200
