液壓輥式破碎機

進料粒度:
<=80
出料規格:
0-3mm
生産能力:
30-150t/h
适用物料: 強度≤160MPa的物料,煤礦業/陶瓷行業細碎鐵礦石、石英石等原料
應用領域: 水泥、化工、電力、礦山、冶金、建材、耐火材料、煤礦等行業
破碎階段: 适用于物料的粗、中級破碎,二三級破碎
小型高效 煤礦破碎 出料≤3mm

備注:單機價格視型号而定,不同的型号,不同的生産能力,價格也是不一樣的。本産品單機參考價格範圍在18~55萬元之間,具體價格,請聯系客服提供具體生産要求,免費獲取方案及報價!

産品簡介

一、産品簡介

根據輥子的數量,輥式破碎機可分爲單輥、雙輥(或稱‘對輥’)、多輥破碎機,其中,對輥較爲常見。山友重工(sanyyo)自主研發生産的2PG系列液壓輥式破碎機就是對輥破的一種。它适用于進料粒度小于80mm、成品粒度要求50μm-20mm的細碎作業,可破碎強度≤160MPa的物料。在煤炭行業,經常用對輥破來破碎原煤,原煤隻要經過除鐵、除雜、無須除矸、便可直接進行破碎,破碎出的物料,粒度均勻,碎率低,從而簡化了選煤工藝,降低了投資和生産成本。

1、外觀形狀

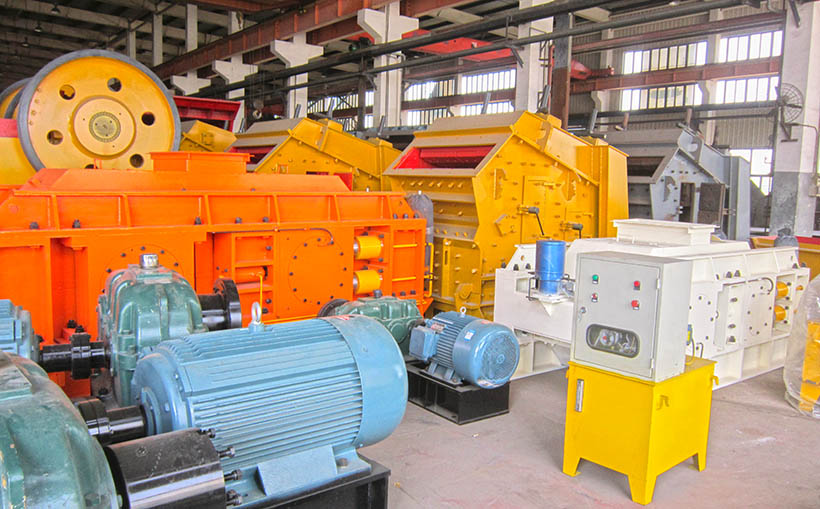

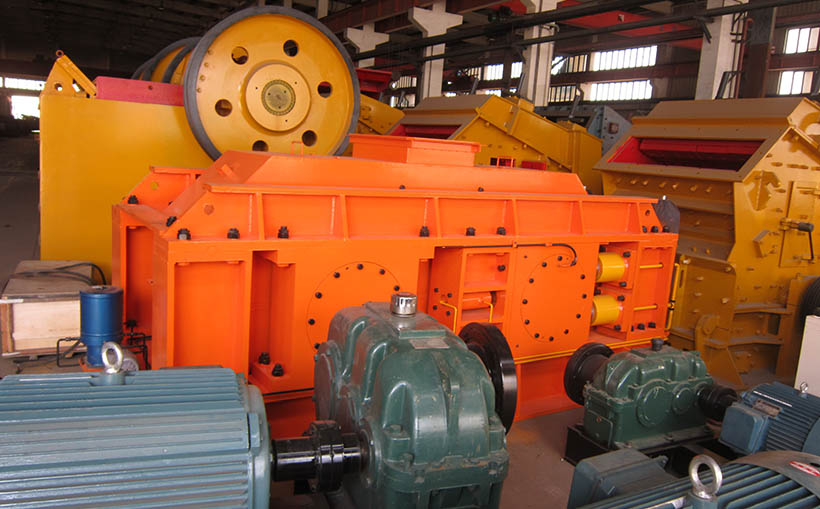

對輥破碎機主要由輥輪、輥輪支撐裝置、壓緊和調節裝置、再加上驅動裝置組成,液壓輥式破碎機在多加了一個液壓系統(保護裝置)。下面上山友重工工廠生産的對輥式破碎機:

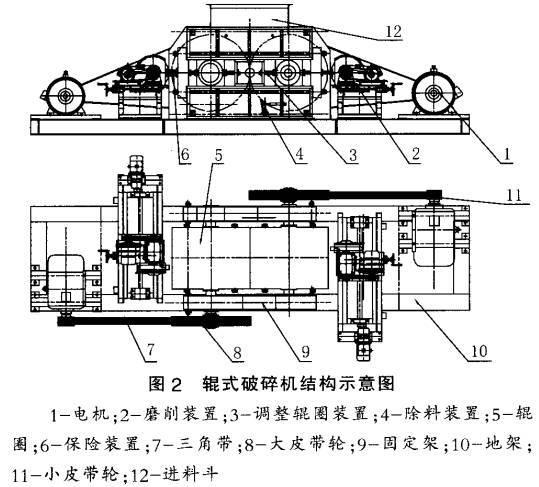

至于内部結構,或者說是産品剖析圖,看下圖:


2、工作原理

對輥破的工作原理比較簡單,整個破碎過程,簡單表述如下:

  • ①兩個電動機的帶動兩個輥子作相向轉動;

  • ②當破碎物料落入兩個輥子之間時,就會被擠壓破碎;

  • ③因對輥式破碎機的輥子是光面的,因此不僅具有壓碎的作用,而且還有研磨的功能;

  • ④破碎後的小顆粒沿着輥子旋轉的切線,通過兩輥軸的間隙,向下方抛出;

值得一提的是:

  • 當遇到不可破碎物料(如鐵塊)時,液壓對輥破中的液壓系統就會作用自動退讓,使輥子間隙增大,吐出(排出)不可破碎物料,從而起到保護機器不受損壞的作用;

  • 調整兩輥子的間隙,可以控制産品的最大排料粒度(成品料粒度大小);

下面是(雙輥)對輥式破碎機的工作原理的gif動圖:


3、應用場景

  • 破碎範圍:可破碎強度≤160MPa的物料,且出料粒度可以非常細,平均達到九成成品料粒度≤3mm以下;

  • 常用場景:①鵝卵石、建築垃圾人工制沙;②礦業(煤礦)細碎鐵礦石、石英石;③陶瓷行業破碎原材料等。

  • 适用行業:包括水泥、化工、電力、礦山、冶金、建材、耐火材料、煤礦等行業領域。

二、優勢特點

sanyyo山友牌2PGX系列液壓系列輥式破碎機的主要優勢特點有如下幾點:

  1. 采用國内先進的邏輯閥控制回路,可根據物料的硬度選擇不同的壓力使機械作用力更充 分、有效的擠壓粉碎物料。

    Advanced domestic logic valve control circuit is use for choosing different pressure to crush different hardness of material with more complete mechanical force and more efficient squeezing and crushing.

  2. 運用傳感蓄能技術确保過載卸壓,使設備安全可靠。

    The use of sensor storage technology to ensure overload pressure relief, and makes the crusher safe and reliable.

  3. 特制輥體,輥面采用國際先進的硬技術,使壽命大幅度提高。

    Specially manufactured roller, surface of which is with advance international technology of hardness, which substantially improved its service life cycle.

  4. 選用石油工業萬向節作爲傳動方式,抗扭力強,堅固耐用安裝維修方便。

    Transmitted by universal joint used in petroleum industry gives it strong torsion resistance. It is durable and easy for installation and maintenance.

三、性能參數

液壓對輥式破碎機産品系列型号、性能、生産能力等參數如下:

型号

生産能力(t/h)

锟子直徑(mm)

最大進料粒度(mm)

排料口粒度(mm)

重量(kg)

功率(kw)

外形尺寸

(mm×mm×mm)

2GP×800x600

15-30

¢800

<40

2-8

7500

18.5×2

2180×2936×1130

2GP×1000x700

20-50

¢1000

<60

2-8

14800

30×2

2800×3232×1360

2GP×1000x800

20-50

¢1000

<60

2-8

14800

30×2

2800×3232×1360

2GP×1200x700

40-60

¢1250

<60

2-8

21500

45×2

6270×2680×1590

2GP×1250x1000

40-60

¢1250

<60

2-8

21500

45×2

6270×2680×1590

2GP×1500x700

70-90

¢1500

<60

2-8

21500

90×2

4474×4134×2005

2GP×1800x800

80-120

¢1800

<80

2-8

21500

132×2

4950×4300×1950


四、易損件

每一台重型設備都是有易損件的,而對輥式破碎機的易損件(也是磨損件)就是那兩個輥皮了,對輥式破碎機的輥皮雖然不算是經常更換的,但也是會被磨損,會磨出凹槽的,從而使兩輥間的空隙變大,降低成品的質量。

所以,對輥式破碎機的最重要的易損件,就是兩個輥皮(輥子)!
