輪鬥式洗砂機

進料粒度:
<=5mm
出料規格:
0-5mm
生産能力:
100-350t/h
适用物料: 機制砂、細砂、泥土混合砂、石粉混合砂
應用領域: 砂石場、礦山、建材、交通、混凝土攪拌站等行業中對物料的洗選。
破碎階段: 砂石分離及清洗
提高砂子質量 處理量大 維護便利

備注:單機價格視型号而定,不同的型号,不同的生産能力,價格也是不一樣的。本産品單機參考價格範圍在18~55萬元之間,具體價格,請聯系客服提供具體生産要求,免費獲取方案及報價!

産品簡介

一、産品簡介

XSD系列輪鬥式洗砂機,隸屬于‘洗砂機’中的一類,主要作用就是對機制砂石料進行清洗、細砂分離,提高砂子質量(品質),具有結構合理、 維修便利、處理量大、功率消耗小、洗淨度高等特點。

1、産品結構圖

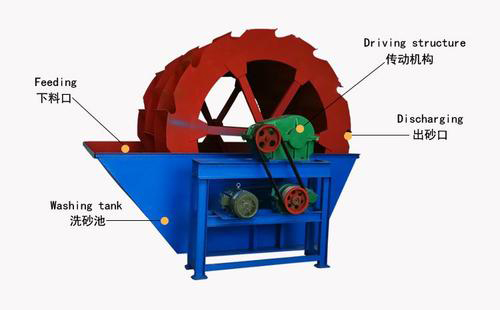

輪鬥式洗砂機結構簡單,主要由下料口、傳動機構、出砂口、洗砂池等四部分組成,其簡單的結構示意圖如下:

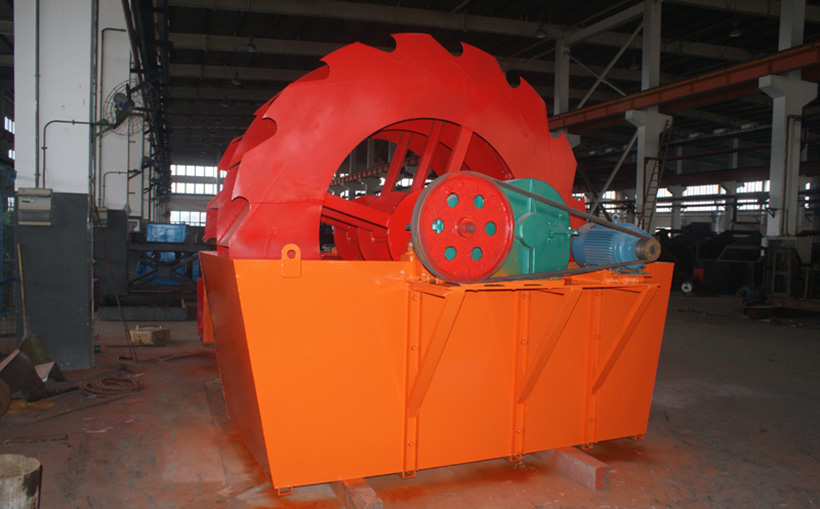

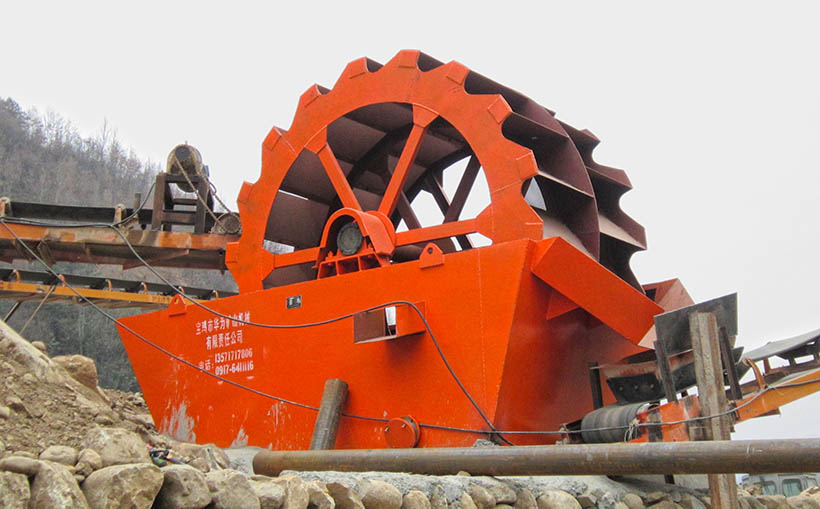

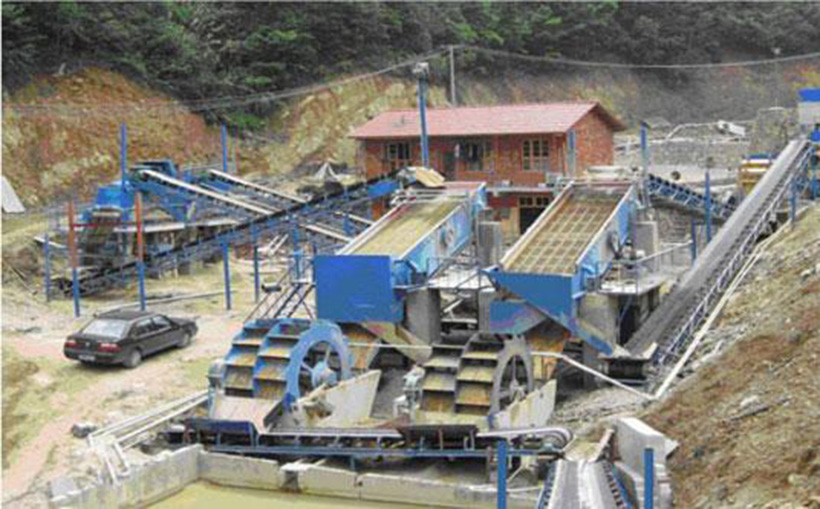

其實際構造圖,及生産現場如下:


2、工作原理

輪鬥式洗砂機工作原理如下:

①洗砂機啓動,經電動機、減速機的傳動,驅動水槽中的葉輪不停的在水槽中作圓周性轉動;

②葉輪旋轉,将水槽中的砂石或礦渣顆粒物料在水中攪拌、翻轉、淘洗;

③葉輪轉動過程中,也使砂石(砂子)在葉輪中脫水後排出。

具體工作原理詳情見如下gif動圖:


二、優勢特點

輪鬥式洗砂機的主要性能特點主要以下五個:

  1. 結構簡單,運行穩定;

  2. 适用于各種各樣的工作環境;

  3. 軸承和水、物料分開,避免機器過早因污染生鏽而引發的損壞現象;

  4. 所洗物料流失少、選洗效率高,可完全滿足高等級用料的要求;

  5. 螺旋洗砂機葉片聚氨酯制作,使用壽命長,易損件損耗低;

  6. 維修率低、生産成本低。

三、性能參數

山友重工的XSD系列輪鬥式洗砂機個産品型号,及其生産能力、功率、性能等參數如下:

型号

螺旋直徑(mm)

水槽長度(mm)

螺旋轉速(r/h)

生産能力(t/h)

入選粒度(mm)

耗水量(t/h)

功率

(kw)

重量

(t)

外形尺寸(mm)

XSD2610

2600

3220

1.178

20-50

≤10

20-60

5.5

2.7

3220×2125×2670

XSD3016

3000

3810

1.179

50-120

≤10

70-120

15

3.3

3400×2615×2800
