給料機

進料粒度:
<=1400mm
安裝角度:
0-15°
生産能力:
80-1500t/h
适用物料: 各種堅硬粗料,如礦石、玻璃、水泥、溶劑等
應用領域: 被廣泛用于冶金、煤礦、選礦、建材、化工、磨料、水電等行業。
破碎階段: 适用于初級輸送篩分
剛性強 耐沖擊 排渣土

備注:單機價格視型号而定,不同的型号,不同的生産能力,價格也是不一樣的。本産品單機參考價格範圍在18~55萬元之間,具體價格,請聯系客服提供具體生産要求,免費獲取方案及報價!

産品簡介

一、産品簡介

振動給料機又稱‘喂料機’,各個地方的叫法不同,但是産品和作用基本是一樣的,屬于破碎生産線中的給料設備,用于把物料從貯料倉、或其它貯料設備中均勻、定量的供給到受料設備中。

1、産品結構

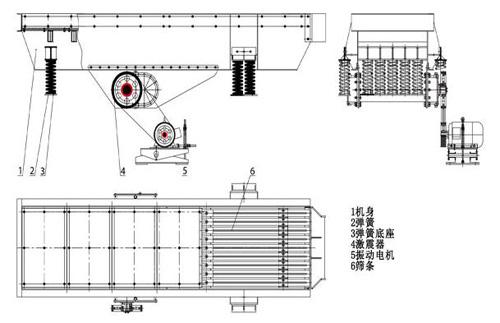

振動給料機(喂料機)結構組成相對較爲簡單,主要由:①機身;②彈簧;③彈簧底座;④激振器;⑤振動電機;⑥篩條等部分組成,其具體結構剖析圖,或稱示意圖如下:

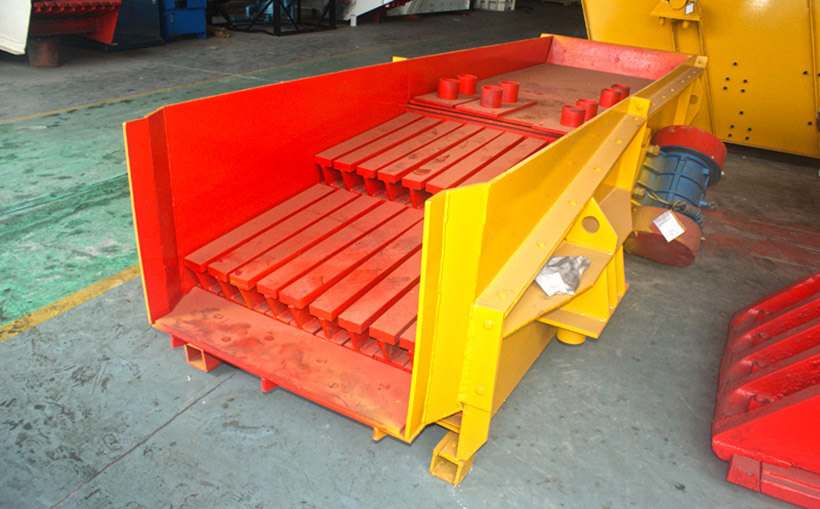

其産品實圖,及實際生産現場案例圖片如下:

2、工作原理

振動給料機的整個工作原理及流程如下:

①首先,用電機驅動位于激振裝置内的偏心軸,并産生激振力;

②這個激振力所産生的沖程,能将物料從給料端,緩慢地推至排料端;

③當物料被傳送到排料端,通過棒條栅篩,小于各棒條條間距的物料被分離出來,較大粒度的物料會被傳送到下一個接受端口。

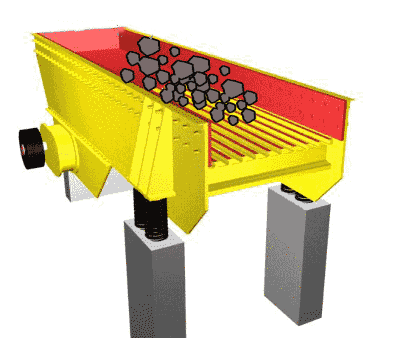

其工作原理的gif動圖示意如下:


3、生産現場

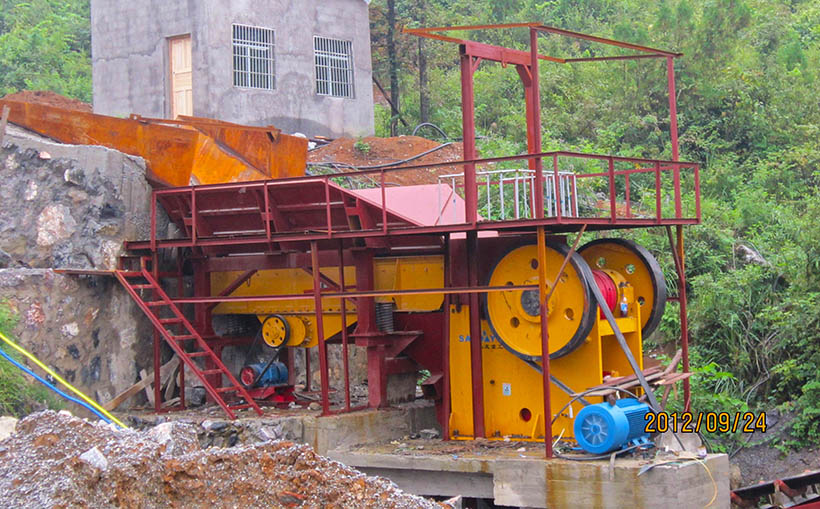

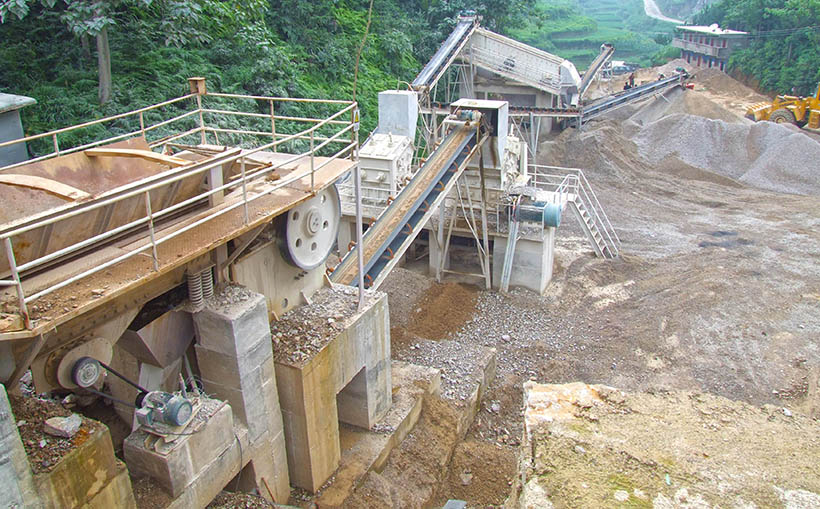

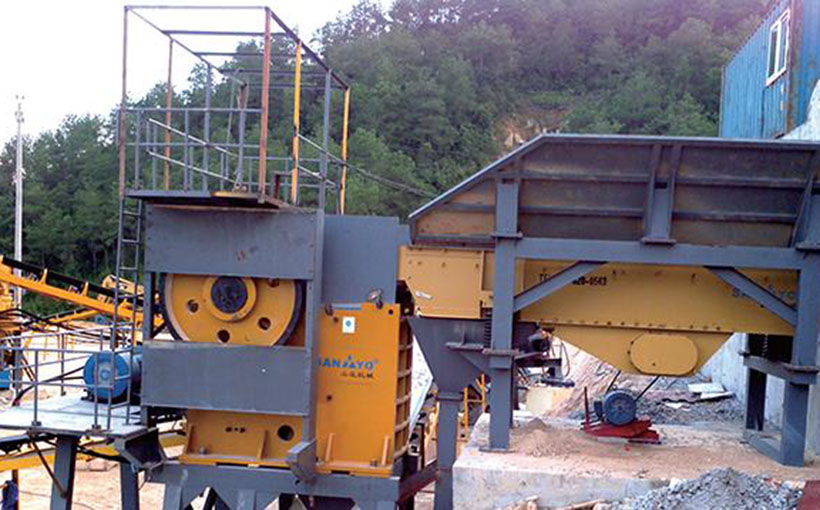

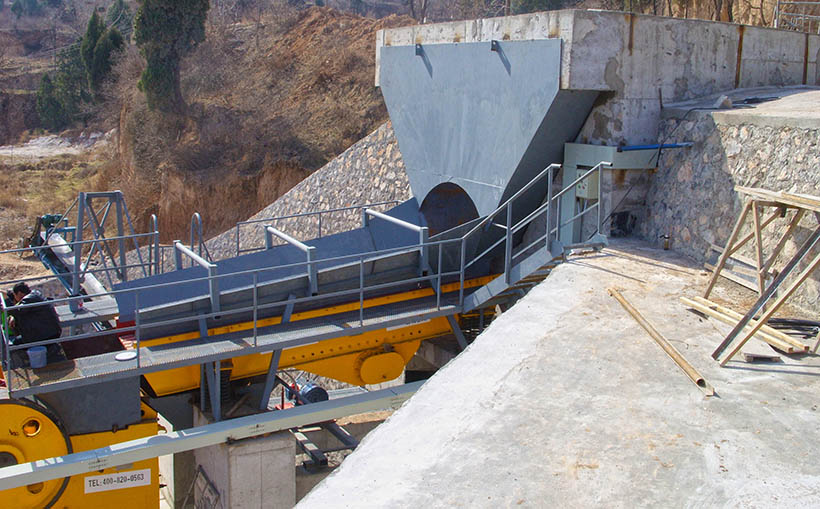

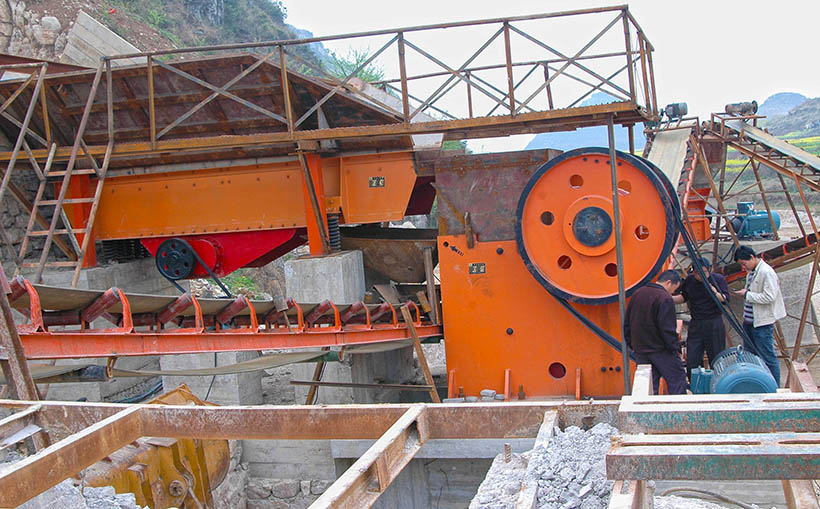

下面是來自上海山友重工(sanyyo)現場案例實拍,簡單選幾個圖片供大家參考:

二、性能特點

上海山友重工自主研發生産的振動給料機(喂料機),主要有幾下特點:

  1. 結構合理,剛性強,耐沖擊,運行可靠,具有排土功能。

    Reasonable structure, strong rigidity, and anti-impact characteristics make it     reliable for operation. Waste can be removed during processing.

  2. ZSW系列給料機雙偏心軸設計振動平穩,工作面寬,方便卸料,軸承采用稀油潤滑,使用壽命長。維護少經久耐用,免保養時間長。

    ZSW series feeder is designed with double eccentric shaft. It is stable when vibrating. It has wide working surface, and is conveniently for discharging. Bearing is lubricated with thin oil and has long service life. Durable, long maintenance-free period.

  3. 根據輸送量,安裝角度在0~15°之間可調。

    Installation angle can be adjusted within the range of 0-15 degree according to the requirement feeding capacity.

  4. 可根據要求增加設計電磁調速及變頻調速結構(選配),方便改變輸送量。

    When required, structure of speed control through electromagnetism and frequency can be added in design (Optional), which is convenient for changing feeding capacity.


三、性能參數

山友重工主要生産有GZD、ZSW兩大系列振動給料機,各産品型号性能、生産能力、尺寸規格等技術參數詳情如下:

型号

料槽尺寸

(mm×mm)

最大進料粒度(mm)

生産能力

(t/h)

電機轉速(r/min)

電動功率(kw)

重量

(t)

外形尺寸

(mm×mm×mm)

GZD-120×250

2500×1200

350

150-450

1000

2.2×2

2.2

2549×1761×1172

GZD-250×750

2500×750

300

30-80

1000

1.5×2

1.29

3980×1900×900

GZD-300×900

3000×900

500

40-100

1000

2.2×2

2.96

3050×1430×1550

GZD-370×100

3700×1000

700

100-150

1000

3.7×2

3.7

3980×1878×866

GZD-490×110

4900×1100

900

120-300

1000

5.5×2

4.05

5200×1900×950

GZD-590×110

5900×1100

1000

200-400

1000

5.5×2

5.2

5250×1900×950

ZSW-380×96

3800×960

700

100-160

970

11

4.82

3882×1684×1340

ZSW-490×110

4900×1100

800

150-350

970

18.5

5.98

4975×1841×1365

ZSW-600×130

6000×1300

1000

400-580

970

30

7.82

6082×2580×2083
