皮帶機

皮帶寬度:
400-1600mm
皮帶速率:
1.3-2.0m/s
生産能力:
80-2000t/h
環境溫度: 适用于-20℃~+40℃之間
傾斜角度: 可在0-22°範圍内可調節
應用場景: 廣泛用于冶金、煤礦、選礦、建材、化工、磨料、水電等行業。
高效穩定 雙層籠形架

備注:單機價格視型号而定,不同的型号,不同的生産能力,價格也是不一樣的。本産品單機參考價格範圍在18~55萬元之間,具體價格,請聯系客服提供具體生産要求,免費獲取方案及報價!

産品簡介

一、産品簡介

皮帶機(或稱‘輸送機’‘皮帶輸送機’)有橡膠帶和塑料帶兩種,其主要用于物料,或破碎成品的輸送工作,可根據實際需求,進行多台聯合輸送,或與其他輸送設備組成水平或傾斜的輸送系統。

1、産品結構

皮帶機結構簡單,價格實惠,其産品主要結構、部件組成如下:

①傳動滾筒;②上/下托輥;③機架;④輸送帶;⑤清掃器;⑥電機;⑦緩沖托輥;⑧加緊裝置。

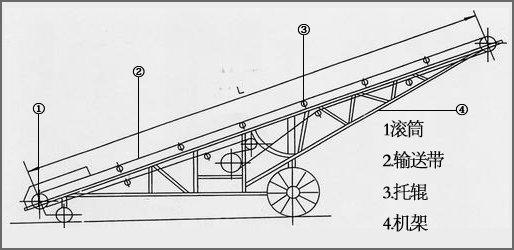

其結構示意圖如下:


2、工作原理

皮帶輸送機的工作原理,及整個工作流程比較簡單:

①皮帶機驅動裝置驅動傳動滾筒轉動;

②通過傳動滾筒和輸送帶之間的摩擦力,驅動輸送帶運行;

③物料裝在輸送帶上和輸送帶一起運動;

④最後落入下一個設備入口,或成品堆中。

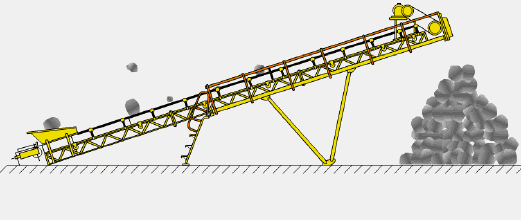

其工作原理gif動圖展示如下:


3、生産現場

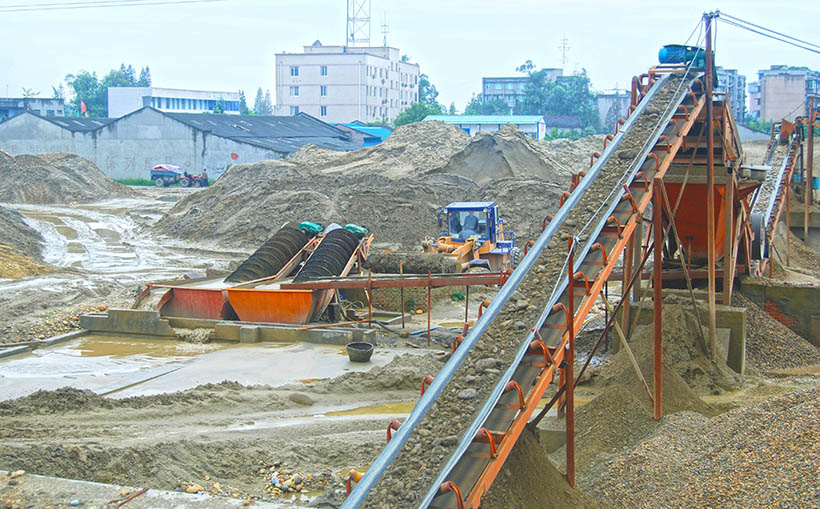

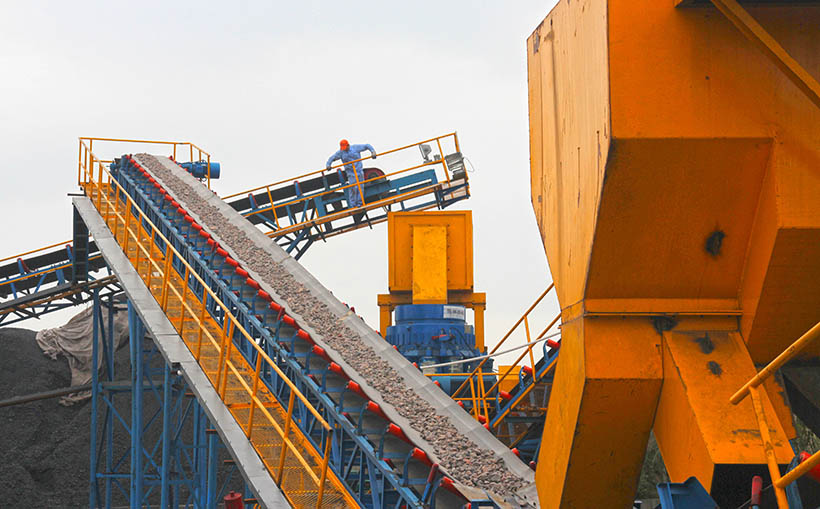

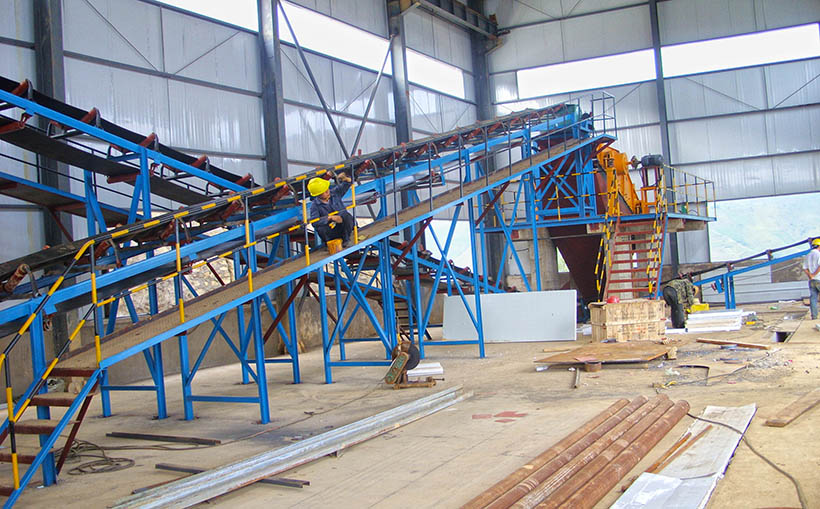

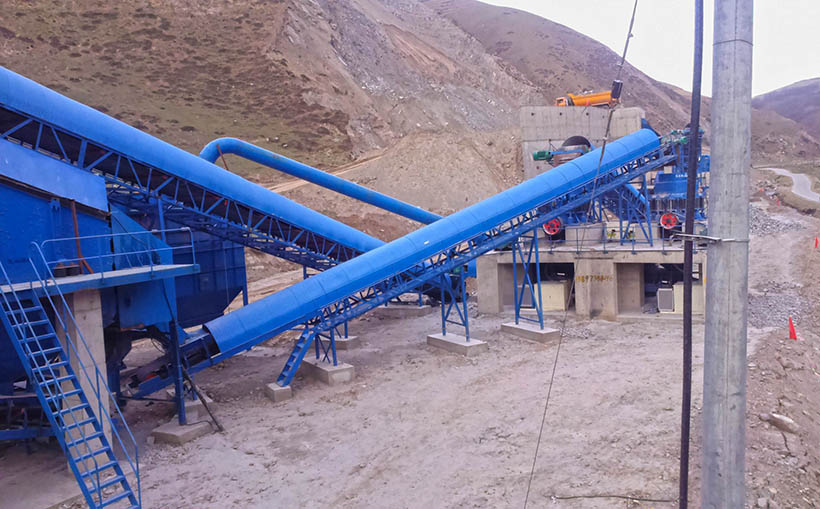

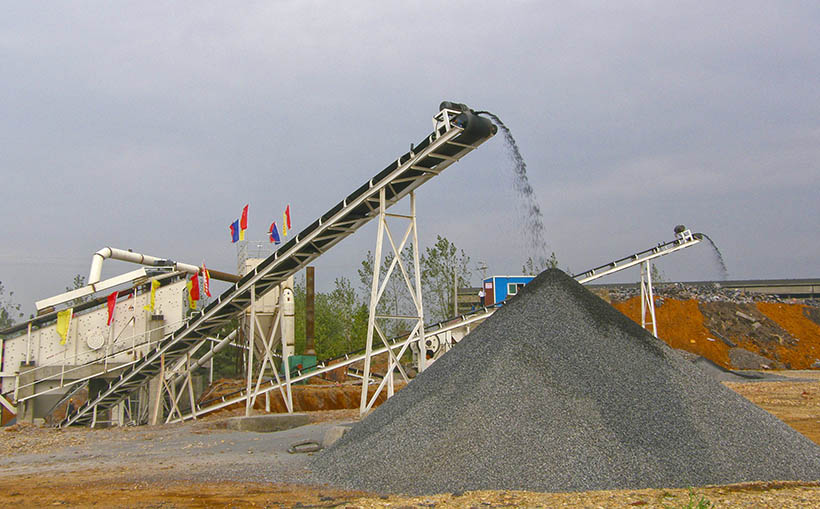

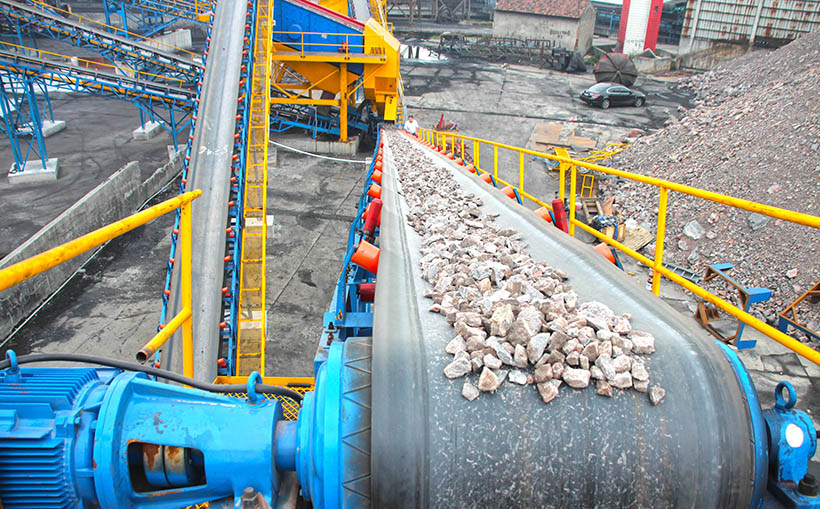

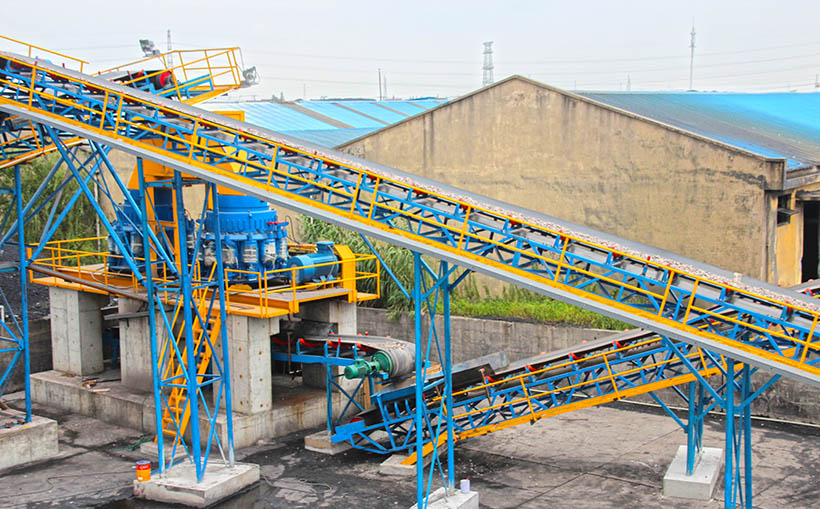

下面是上海sanyyo(山友重工)生産案例中,有關皮帶機的現場實拍,先展示如下:

二、産品特點

sanyyo(山友重工)牌皮帶輸送機主要特點優勢如下:

  1. 采用無縫鏈接式皮帶,有效提高了運輸工作的穩定性。

    Seamless connected belt, highly improved its working stability.

  2. 輸送産能大,結構簡單。可選配雙層籠形架帶側邊走廊式皮帶機,另有移動式皮帶機可選。

    Big conveying capacity, simple structure. Double decked cage conveyor with side corridor is available. Mobile conveyor belt is also available.

  3. 維修方便,每個部件标準化。

    Standardized components makes it easy for maintenance.

  4. 選擇範圍廣,可根據需要選配和組裝。擺線針輪式、外置電滾筒式、内置電滾筒式、懸挂減速式等多種類可選。

    Wide range of options, it can be selected and assembled according the actual requirement.

  5. 安裝角度在0-22°範圍可調。

    Installation angle can be adjusted within the range of 0-22 °.


三、性能參數

以下是皮帶機各型号(或說長寬)産品的傳輸速度、功率、生産能力等技術參數詳情:

型号

皮帶寬度(mm)

皮帶長度(m)/功率(kw)

皮帶速度(m/s)

生産能力(t/h)

B400

400

≤12/2.2

12-20/3-4

16-20/4-5.5

20-25/5.5-7.5

1.25-2.0

40-80

B500

500

≤12/3

12-20/4-5.5

18-22/7.5

22-30/7.5-11

1.25-2.0

80-190

B650

650

≤10/4

10-15/5.5

15-20/7.5

20-30/11-15

1.25-2.0

130-320

B800

800

≤10/5.5

10-15/7.5

15-20/11

20-35/15-18.5

1.25-2.0

280-550

B1000

1000

≤10/7.5

10-18/11-15

18-25/18.5

25-35/22-30

1.25-1.6

440-850

B1200

1200

≤10/11

10-20/18.5

20-25/22

25-35/30-37

1.25-1.6

660-1200

B1400

1400

≤10/15

10-20/18.5-22

20-25/22-30

25-35/37-45

1.25-1.6

800-1650
